振動篩料機詳情

振動篩料機是一種篩分設備，從外觀上區分為兩種，一種長方形振動篩選機，一種圓形震動篩選機，兩種篩機結構不同用途也有區別，方形振動篩選機是由兩臺振動電機做為激振源，兩臺電機做相反轉動將激震力傳遞到篩網，使物料做跳躍式直線運動來達到篩分選任務，圓形篩選機是一臺直立式電機作激振源，電機上、下兩端安裝有偏心重錘，將電機的旋轉運動轉變為水平、垂直、傾斜的三次元運動，再把這個運動傳遞給篩面，使物料在篩面上做外擴漸開線運動，到達篩分選任務

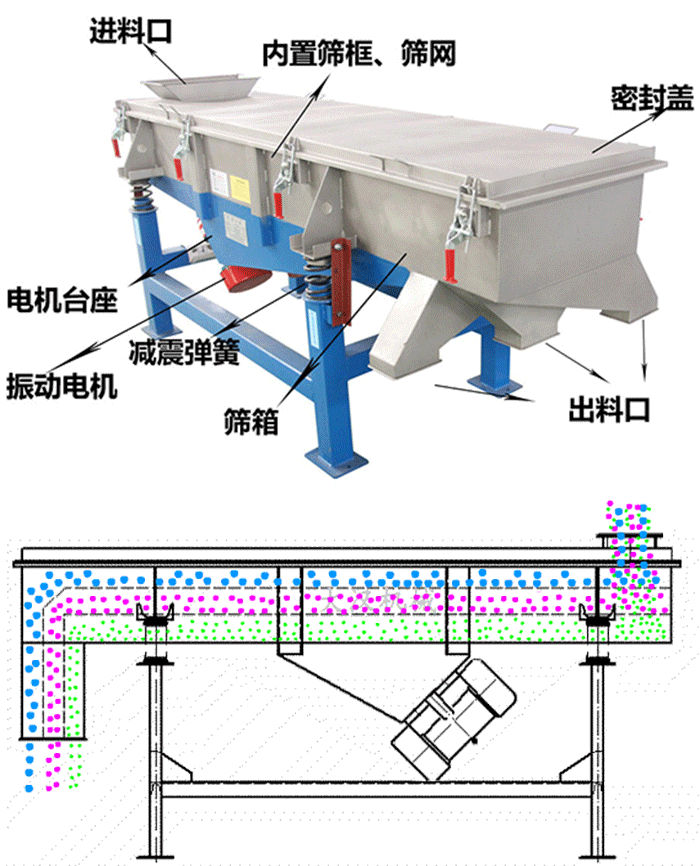

方形直線振動篩選機工作原理

直線篩（直線振動篩）利用振動電機激振作為振動源，使物料在篩網上被拋起，同時向前作直線運動，兩電機同步反向旋轉使激振器產生反向激振力，迫使篩體帶動篩網做縱向運動，使其上的物料受激振力而周期性向前拋出一個射程，從而完成物料篩分作業物料從給料機均勻地進入篩分機的進料口，通過多層篩網產生數種規格的篩上物、篩下物、分別從各自的出口排出。具有耗能低、產量高、結構簡單、易維修、全封閉結構，無粉塵溢散，自動排料，更適合于流水線作業。

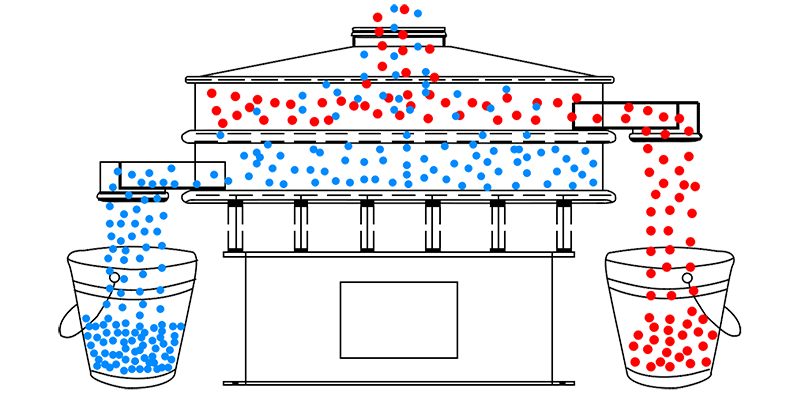

圓形旋振篩工作原理

三次元旋振篩，由直立式電機作激振源，電機上、下兩端安裝有偏心重錘，將電機的旋轉運動轉變為水平、垂直、傾斜的三次元運動，再把這個運動傳遞給篩面，使物料在篩面上做外擴漸開線運動，故該系列振動篩稱之為旋振動篩。旋振篩具有物料運行的軌跡長，篩面利用率高等優點，調節上、下兩端重錘的相位角，可改變物料在篩面上的運動軌跡.可以對物料進行精篩分、概率篩分等。

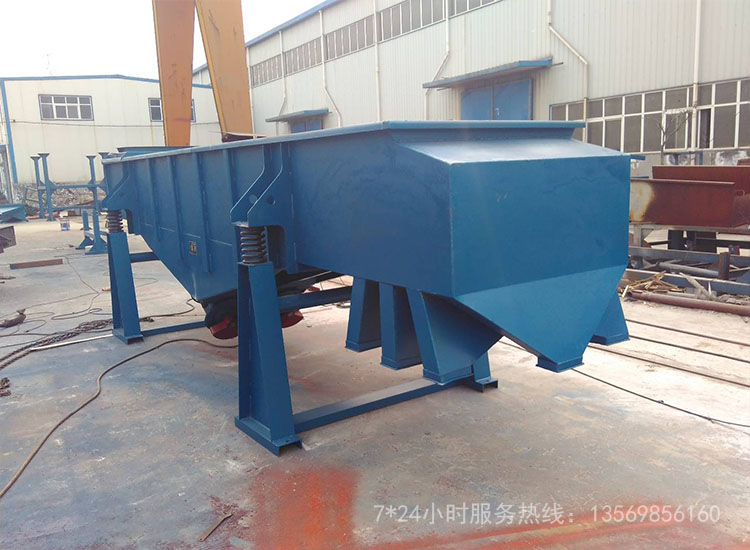

振動篩料機

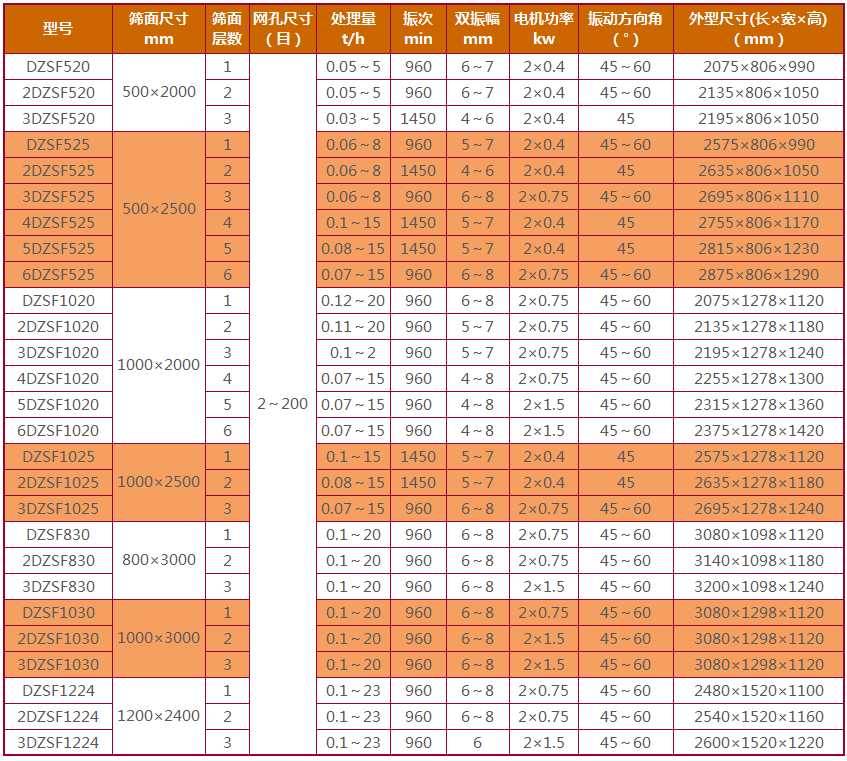

直線篩選機技術參數

振動篩料機

圓形篩選機技術參數表

型號	XZS-4	XZS-6	XZS-8	XZS-10	XZS-12	XZS-16	XZS-18	XZS-20	XZS-25
公稱直徑	Ф400	Ф600	Ф800	Ф1000	Ф1200	Ф1600	Ф1800	Ф2000	Ф2500
層數	1-3	1-3	1-3	1-3	1-3	1-3	1-3	1-3	1-3
有效篩面直徑mm	Ф330	Ф550	Ф750	Ф920	Ф1150	Ф1500	Ф1750	Ф1950	Ф2350
篩網規格	2-325目
大入料粒度mm	<20	<30	<30	<30	<30	<50	<50	<50	<60
振次（次/分）	3000	1500	1500	1500	1500	1500	1500	1500	1500
功率kw	0.4	0.75	0.75	1.5	1.8	2.2	2.2	2.5	3.7
